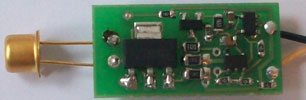

Минидрайвер mD-1c предназначен для работы в квазинепрерывном режиме (в режиме генерации симметричного монополярного меандра) источников инфракрасного излучения (светодиода или лазера). В квазинепрерывном режиме достигается максимальная средняя оптическая мощность источника излучения. Параметры сигнала (амплитуда, частота и длительность импульсов), генерируемого драйвером, не зависят от величины входного напряжения питания, которое может быть в пределах 5...6 В. Минидрайвер mD-1c изготавливается без корпуса и представляет собой печатную плату с контактными выводами.
|
|
|
Минидрайвер mD-1p предназначен для работы в импульсном режиме (в режиме генерации одиночных импульсов) источников инфракрасного излучения (светодиода или лазера). В импульсном режиме достигается максимальная пиковая оптическая мощность источника излучения. Параметры сигнала (амплитуда, частота и длительность импульсов), генерируемого драйвером, не зависят от величины входного напряжения питания, которое может быть в пределах 5...6 В. Минидрайвер mD-1p изготавливается без корпуса и представляет собой печатную плату с контактными выводами.
|
|
|

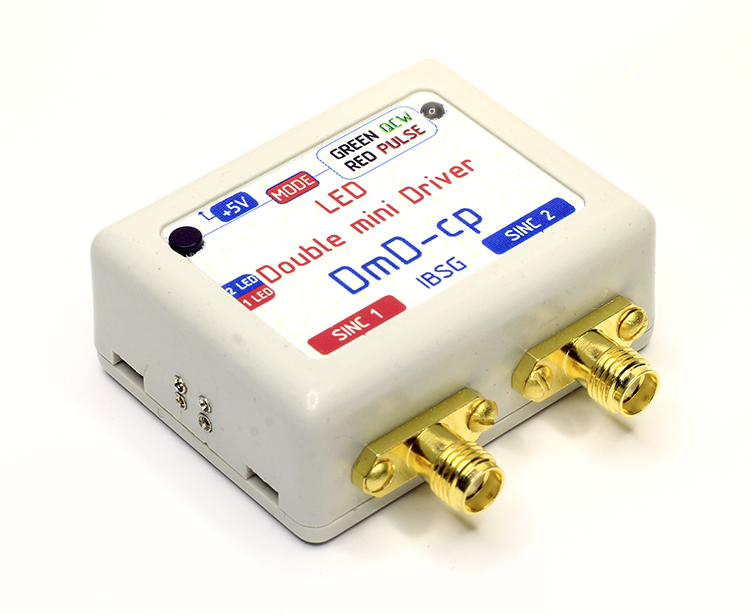

Драйвер DmD-cp разработан для импульсного питания двухэлементного светодиода. Драйвер DmD-cp позволяет подключить два различных светодиода или один двухэлементный светодиод для анализа различных веществ, в двух режимах: квазинепрерывном и импульсном. В квазинепрерывном режиме (в режиме генерации симметричного монополярного меандра) достигается максимальная средняя оптическую мощность излучения светодиодов. Период следования импульсов 1000 мкс, длительность импульсов 500 мкс, частота следования 1 кГц. Пиковое значение тока питания отдельного элемента светодиода не превышает 150 мА.
В импульсном режиме достигается максимальная пиковая оптическая мощность источника излучения. Период следования импульсов 500 мкс, длительность импульсов 5 мкс, частота следования 2 кГц. Пиковое значение тока питания отдельного элемента светодиода не превышает 2 А. Параметры сигнала (амплитуда, частота и длительность импульсов), генерируемого драйвером, не зависят от величины входного напряжения питания, которое может быть в пределах 5...6 В. Драйвер имеет корпусное исполнение и два выхода синхросигнала от различных каналов питания светоизлучающих диодов.
|
|
|
Драйвер D-31M имеет два режима работы:
1. Квазистационарный режим: данный режим обеспечивает максимальную среднюю оптическую мощность излучения светодиода. Рабочие параметры режима: ток светодиода можно изменять в диапазоне от 25 до 250 мА, частота сигнала имеет четыре дискретных значения: 512 Гц, 2 кГц, 8 кГц и 16 кГц; длина импульса соответственно: 250 мкс, 100 мкс, 62 мкс и 31 мкс.
2. Импульсный режим: данный режим обеспечивает максимальную пиковую оптическую мощность светодиода. Рабочие параметры режима: ток светодиода можно изменять от 0,25 до 2,0 А, частоту сигнала: от 0,5 до 16 кГц; длительность импульса: от 0,6 до 20 мкс
Не рекомендуется:
- Использовать комбинации частоты и длительности импульса, при которых значение коэффициента заполнения превышает 10 %.
- Использовать ток величиной 2 А с длительностью импульса более 1 мкс, во избежание выхода из строя светодиода.
|
|
|
Драйвер DLT-27M предназначен для работы в качестве источника питания для ИК-светодиодов с термохолодильником. DLT-27M разработан для работы в двух режимах:
1. Квазистационарный режим: данный режим обеспечивает максимальную среднюю оптическую мощность излучения светодиода. Рабочие параметры режима: ток светодиода изменяется в диапазоне от 20 до 250 мА, частота сигнала 16 кГц; длительность импульса 31 мкс.
2. Импульсный режим: данный режим обеспечивает максимальную пиковую оптическую мощность светодиода. Рабочие параметры режима: ток светодиода изменяется в диапазоне от 0,1 до 2,0 А, частота сигнала 16 кГц, длительность импульса 5 мкс.
|
|
|
Драйвер DLT-37M предназначен для работы в качестве источника питания для ИК-светодиодов с термохолодильником. DLT-37M разработан для работы в двух режимах:
1. Квазистационарный режим: данный режим обеспечивает максимальную среднюю оптическую мощность излучения светодиода. Рабочие параметры режима: ток светодиода изменяется в диапазоне от 20 до 250 мА, частота сигнала имеет четыре дискретных значения: 512 Гц, 2 кГц, 8 кГц и 16 кГц; длина импульса соответственно равна 250 мкс, 100 мкс, 62 мкс и 31 мкс.
2. Импульсный
режим: данный режим обеспечивает максимальную пиковую оптическую мощность светодиода. Рабочие параметры режима: ток светодиода изменяется в диапазоне от 0,1 до 2,0 А, частота сигнала: от 0,5 до 16 кГц, длительность импульса: от 0,6 до 20 мкс.
Термоконтроллер позволяет поддерживать температуру чипа светодиода постоянной, обеспечивая стабильность его характеристик в различных условиях функционирования.
Не рекомендуется:
- Использовать комбинации частоты и длительности импульса, при которых значение коэффициента заполнения превышает 10 %.
- Использовать ток величиной 2 А с длительностью импульса более 1 мкс, во избежание выхода из строя светодиода.
|
|
